Konfiguracja telefonów stacjonarnych

Autor: Łukasz Strumiński

Utworzono: 2019-03-05. Aktualizacja: 29 styczeń.

Poniżej przedstawiono przykładowe konfiguracje telefonów stacjonarnych (ustawienia po stronie panelu telefonu):

Panasonic kx tgp500

Gigaset A580 IP

Cisco 303

Polycom Soundpoint IP 330

Grandstream GXP1628

Yealink T41P

Panasonic kx tgp500

Gigaset A508 IP

1. Podłącz bazę telefonu do prądu oraz Internetu oraz włącz słuchawkę, a następnie na bazie telefonu wcisnąć niebieską diodę w celu przywołania słuchawki. Na słuchawce wyświetli się adres IP telefonu, który należy wpisać w pasek adresowy nowej zakładki przeglądarki Internetowej.
2. Po wejściu na stronę powinniśmy zostać poproszeni o podanie kodu PIN. Domyślny PIN fabryczny to 0000.

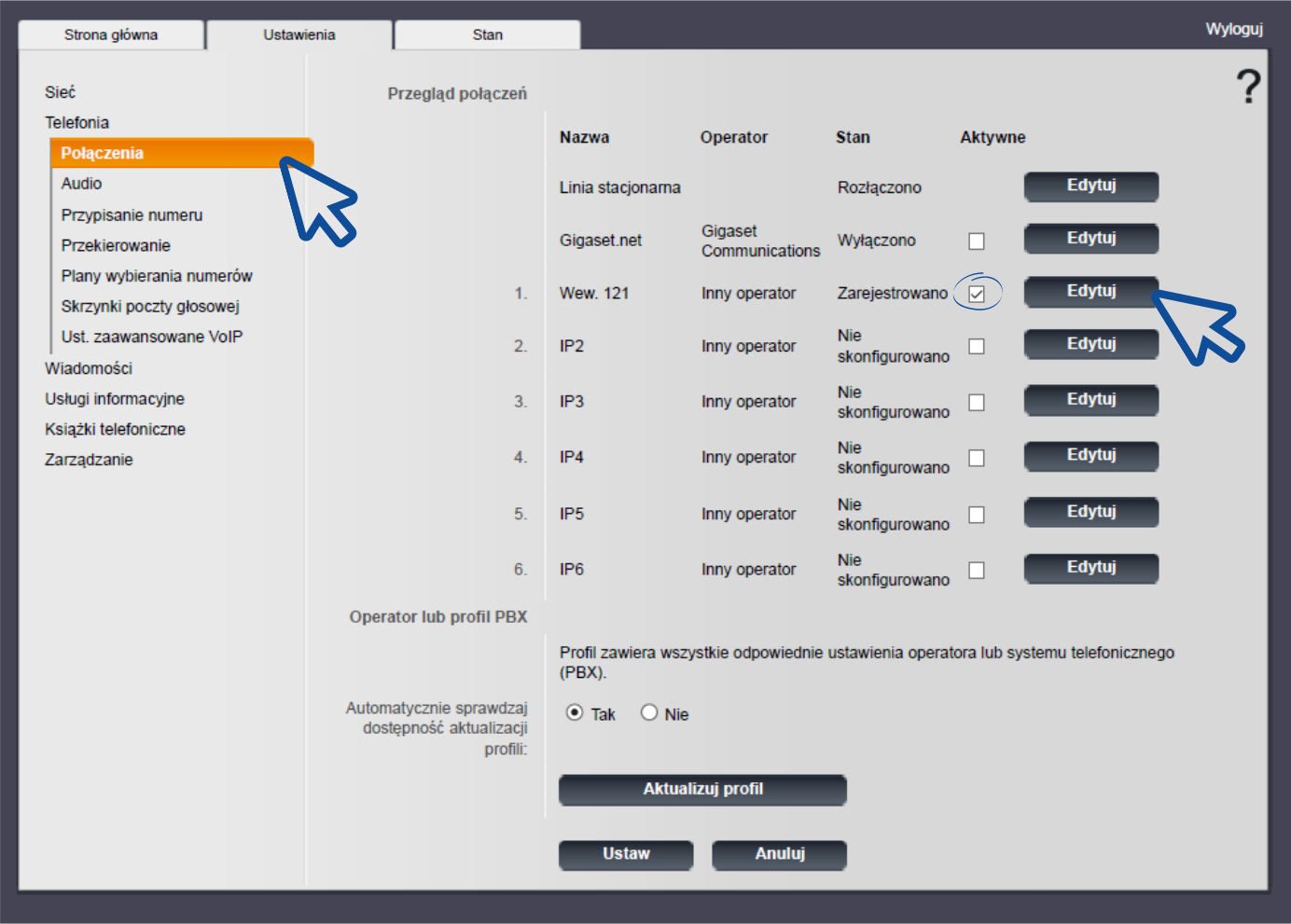

3. Po udanym logowaniu należy przejść do zakładki Ustawienia (w górnym menu), następnie kliknąć w Telefonia (tj. 2 od góry z lewego menu) i w rozwiniętym menu wybrać Połączenia (tj. 1 od góry w pod-menu po lewej stronie).
4. Dla linii, którą konfigurujemy (domyślnie przy pozycji numer 1) należy należy zaznaczyć checkbox Aktywne a następnie kliknąć Edytuj.

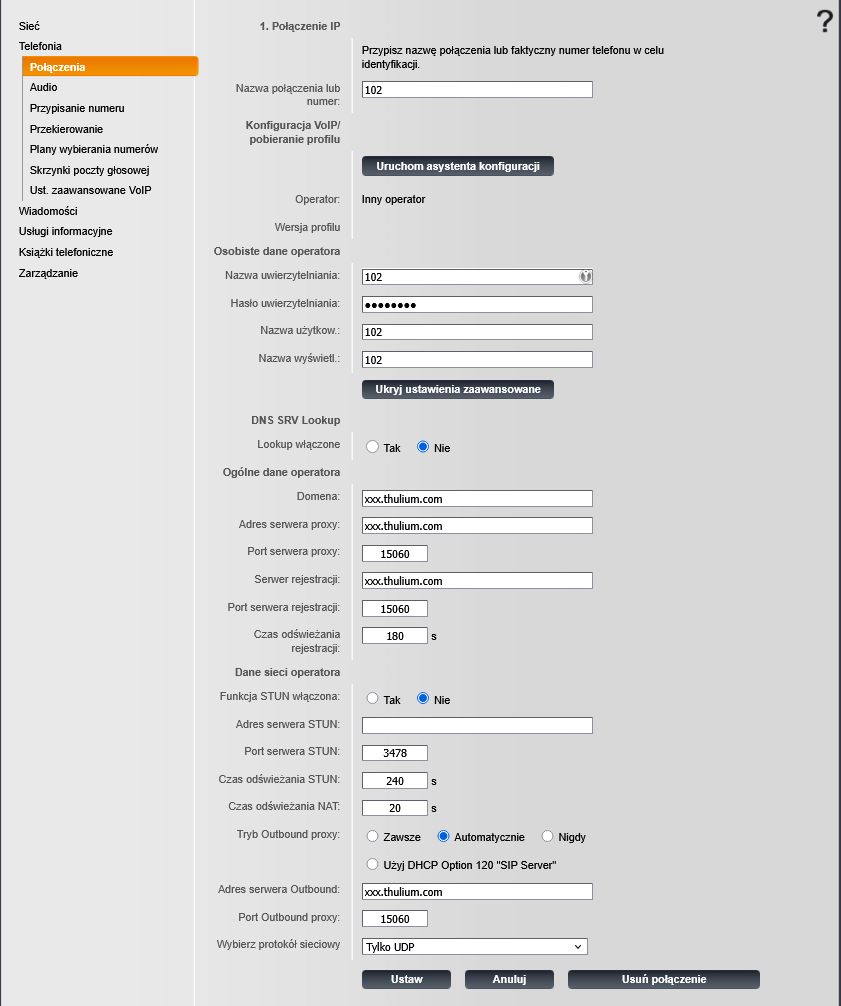

5. Następnie należy rozwinąć ustawienia zaawansowane i uzupełnić formularz zgodnie z obrazkiem poniżej, korzystając z danych do wybranego konta wewnętrznego, dostępnych w Panelu Thulium > Administracja > Konta SIP > Edytuj. Po wypełnieniu formularza należy kliknąć „Ustaw”.

Uwagi:

• numer 102 wskazany na screenie należy zastąpić numerem wewnętrznym, który ma być skonfigurowany (np. 801)
• xxx.thulium.com należy zastąpić nazwą Państwa instancji, np. mojafirma.thulium.com

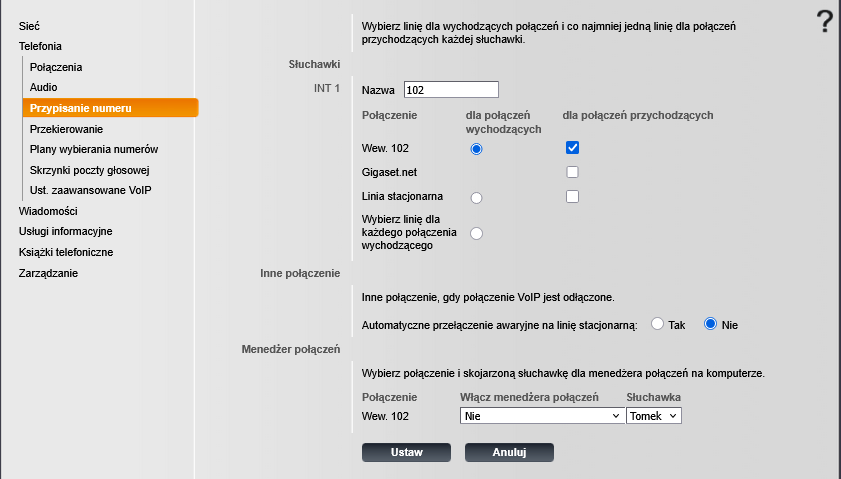

6. W kolejnym kroku klikamy w zakładkę Telefonia i z listy wybieramy Przypisanie numeru. Przy wybranym numerze wewnętrznym zaznaczamy checboxy tylko i wyłącznie dla połączeń wychodzących oraz dla połączeń przychodzących. Na końcu należy kliknąć Ustaw, aby zapisać naprowadzone zmiany.

Uwaga: Czas rejestracji bazy GIGASET na platformie VoIP może trwać nawet do 60 sekund. Komunikat „błąd rejestracji u operatora” jest normalnym komunikatem podczas tych 60 sekund.

Cisco 303

Polycom Soundpoint IP 330

Grandstream GXP1628

1. Podłącz aparat do prądu, internetu a następnie sprawdź adres IP, który został nadany dla aparatu (Przycisk kółka pomiędzy strzałkami na klawiaturze > Status > Network status).
2. Wpisz uzyskany adres IP w przeglądarkę internetową. Otworzy się strona z menu konfiguracyjnym aparatu. Wprowadź login i hasło (domyślne login: admin, hasło: admin).

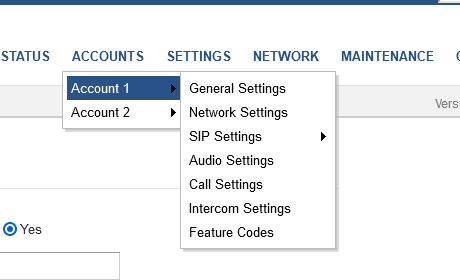

3. Po zalogowaniu do menu konfiguracyjnego wchodzimy w zakładkę Accounts następnie wybieramy które konto konfigurujemy (np. Account 1) i wybieramy opcję General Settings.

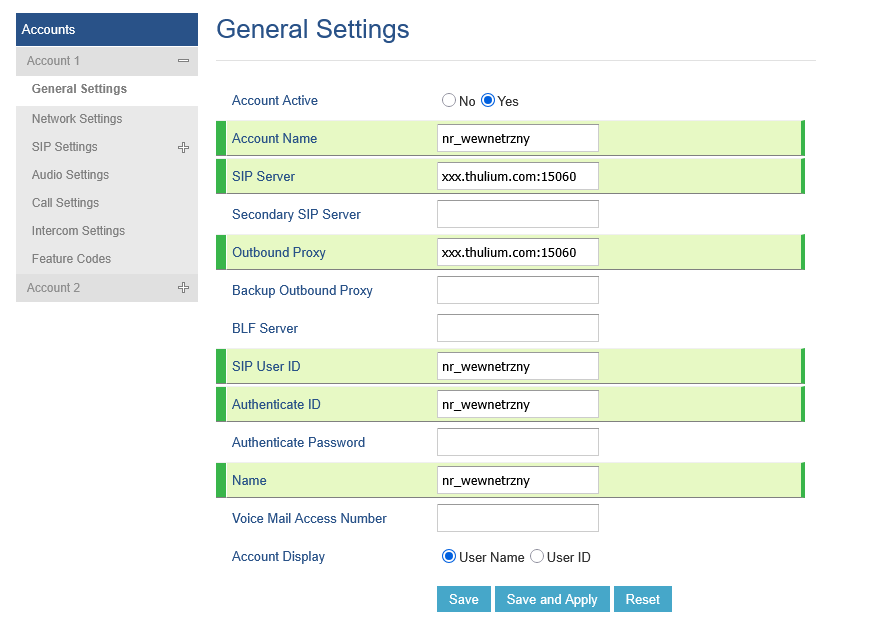

4. Następnie uzupełniamy następujące pola zgodnie z danymi dla konta SIP, które dodajemy.

Legenda:

Account Active: Yes

Account Name: numer wewnętrzny konta SIP, które konfigurujesz (np. 801)

SIP Server: xxx.thulium.com:15060 gdzie xxx to nazwa Twojej instancji np. mojafirma.thulium.com:15060

Outbond Proxy: jest to ta sama wartość co w SIP Server.

SIP User ID: numer wewnętrzny konta SIP, które konfigurujesz (np. 801)

Authenticate ID: numer wewnętrzny konta SIP, które konfigurujesz (np. 801)

Autenthicate Password: hasło do konta SIP

Name: numer wewnętrzny konta SIP, które konfigurujesz (np. 801)

Po wprowadzeniu danych zapisujemy je klikając zielony button Save and Apply.

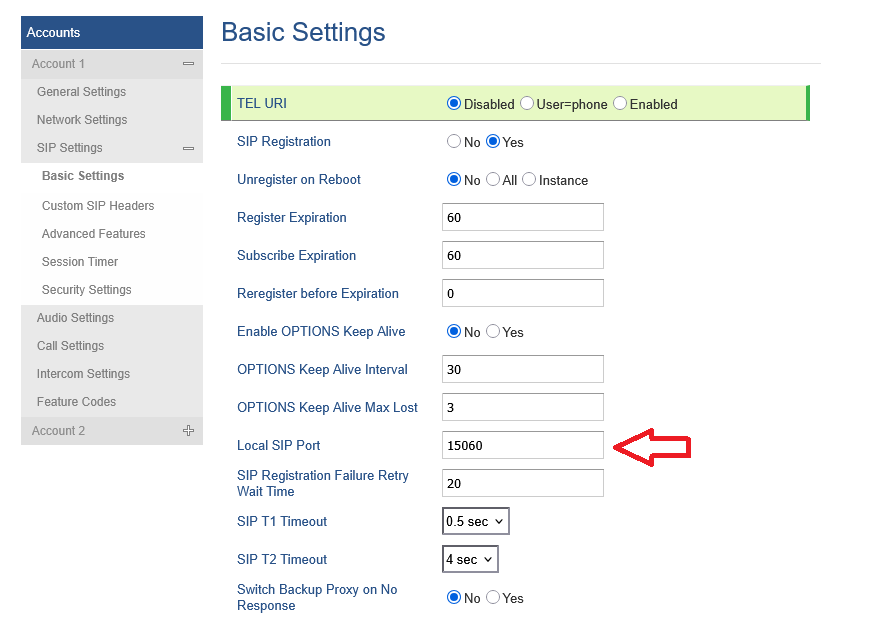

5. Przechodzimy do sekcji SIP Settings > Basic Settings i zmieniamy Local SIP Port na 15060. Po wprowadzeniu danych zapisujemy je klikając zielony button Save and Apply.

7. Po wprowadzeniu wszystkich danych w prawym górnym rogu menu konfiguracyjnego wybieramy opcję Reboot w celu wprowadzenia zmian. Aparat może zrestartować się kilkukrotnie co może potrwać od kilku do kilkunastu minut.

Yealink T41P

1. Logujemy się poprzez przeglądarkę do menu konfiguracyjnego apartu (domyślne dane logowania: user- admin, hasło- admin)
2. Wchodzimy w zakładkę Account > Register

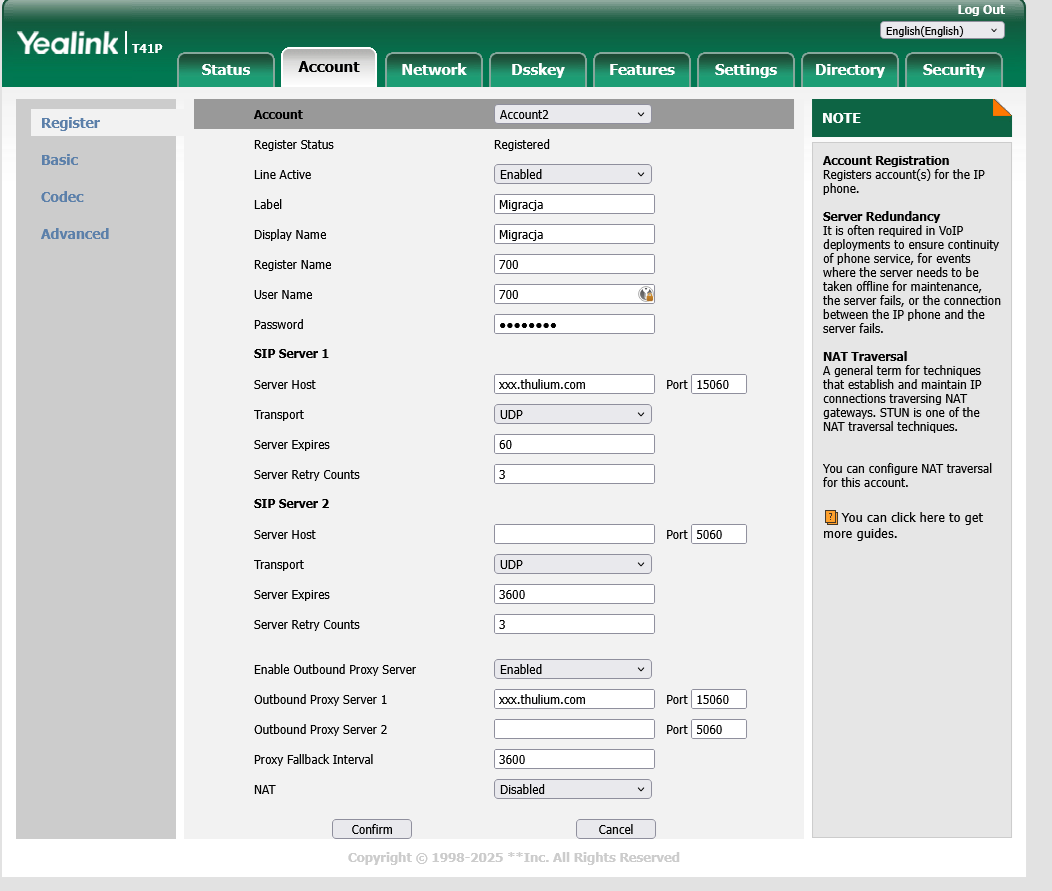

3. Ustawiamy (dane do konta SIP dostępne w Panelu Thulium, w zakładce Administracja > Konta SIP > ikona "Edytuj" przy wybranym koncie SIP):
   • Line Active- Enabled
   • Label- dowolna nazwa (np. nazwa użytkownika)
   • Display Name- dowolna nazwa (np. nazwa użytkownika)
   • Register Name- numer wewnętrzny (numer konta SIP, np. 801)
   • User Name- numer wewnętrzny (numer konta SIP, np. 801)
   • Password- hasło do konta SIP
   • Server Host (w sekcji SIP Server 1)- xxx.thulium.com, gdzie xxx to nazwa Twojej instancji np. mojafirma.thulium.com oraz port ustawiamy na 15060
   • Server Expires- 60
   • Enable Outbound Proxy Server- Enabled
   • Outbound Proxy Server 1- xxx.thulium.com, gdzie xxx to nazwa Twojej instancji np. mojafirma.thulium.com oraz Port ustawiamy na 15060
4. Klikamy "Confirm". Telefon powinien samoczynnie się zalogować.
